Почему перегорают электродвигатели и как этого избежать: как частотные преобразователи повышают надёжность приводов

Электродвигатели — сердце современного промышленного оборудования. Они приводят в движение насосы, вентиляторы, конвейеры, компрессоры и крановые механизмы, обеспечивая бесперебойную работу производственных процессов. Однако выход из строя электродвигателя — не просто техническая неполадка, а серьёзный экономический ущерб: простои, затраты на ремонт, замену и потерю производительности. По данным исследований, до 40% отказов электродвигателей связаны не с производственным браком, а с неправильными условиями эксплуатации и отсутствием эффективной системы защиты.

Компания ООО «ТЗС» специализируется на поставке и внедрении решений для автоматизации и защиты промышленного оборудования. В этой статье мы разберём основные причины повреждения электродвигателей и покажем, как современные частотные преобразователи (ЧП) становятся ключевым элементом надёжной и долговечной работы электропривода.

Основные причины выхода из строя электродвигателей

1. Высокие пусковые токи и механические удары

Одна из самых распространённых причин повреждения — прямой пуск двигателя от сети. При старте ток может достигать 6–8 кратного значения номинального, что вызывает:

• Резкий нагрев обмоток статора;
• Механические нагрузки на вал, муфты и редукторы;
• Ускоренный износ подшипников;
• Деградацию изоляции обмоток из-за термических циклов.

Такие условия особенно критичны для оборудования с высокой инерционной нагрузкой — насосов, компрессоров, дробилок. Частые пуски в течение смены многократно сокращают срок службы двигателя.

2. Колебания напряжения и качество питающей сети

Нестабильное напряжение — ещё один «незаметный убийца» электродвигателей:

• Пониженное напряжение вынуждает двигатель потреблять больший ток для поддержания момента, что приводит к перегреву.
• Повышенное напряжение создаёт избыточный магнитный поток, вызывая насыщение магнитопровода и рост потерь в стали.
• Асимметрия фаз формирует обратное магнитное поле, вызывающее дополнительный нагрев ротора и вибрации.

По данным IEEE, асимметрия напряжения всего в 2% может привести к увеличению температуры обмоток на 15–20°C, что сокращает срок службы изоляции вдвое.

3. Перегрузки и заклинивание механизма

Механические перегрузки — частое явление в условиях реального производства:

• Заклинивание насоса из-за загрязнения;
• Перегрузка конвейера при перегрузе материала;
• Работа двигателя в режиме «тяжёлого пуска» без достаточного момента.

Без оперативной защиты такие ситуации приводят к перегреву, срабатыванию тепловой защиты и, в худшем случае — к полному выходу двигателя из строя.

4. Недостаточное охлаждение

Электродвигатели рассчитаны на эффективное охлаждение при номинальной скорости. Однако при работе на пониженных оборотах (например, в режиме регулирования производительности) встроенный вентилятор ослабляет поток воздуха, что приводит к перегреву даже при номинальной нагрузке.

Дополнительные факторы:

• Загрязнение вентиляционных каналов пылью и маслом;
• Неисправность внешних систем охлаждения;
• Установка двигателя в замкнутом пространстве без вентиляции.

Частотные преобразователи — не просто регулятор скорости, а система защиты

Плавный пуск и останов — защита от токовых и механических перегрузок

Одно из ключевых преимуществ ЧП — плавный пуск и торможение. Вместо резкого броска тока двигатель разгоняется по заданному профилю с ограничением тока до 150–200% от номинала, что в 3–4 раза ниже, чем при прямом пуске.

Настройки плавного пуска:

• Время разгона/торможения — от 1 до 300 секунд (регулируется под нагрузку);
• S-образная кривая разгона — для плавного старта насосов и конвейеров;
• Режим удержания момента — для предотвращения проскальзывания при старте под нагрузкой.

Это не только снижает износ механики, но и уменьшает нагрузку на электросеть, исключая просадки напряжения.

Стабилизация питания и компенсация сетевых колебаний

Частотные преобразователи обеспечивают стабильное питание двигателя независимо от состояния сети:

• Поддерживают оптимальное соотношение напряжение/частота (U/f), что предотвращает насыщение магнитопровода и перегрев.
• Компенсируют провалы напряжения за счёт энергии, накопленной в промежуточном звене постоянного тока.
• Фильтруют высокочастотные помехи и гармоники, улучшая качество электроэнергии.

Некоторые модели частотных преобразователей способны продолжать работу при просадках напряжения до 15–20% без отключения, что критично для непрерывных процессов.

Комплексная защита двигателя

Как выбрать частотный преобразователь под конкретное оборудование?

1. Насосы и вентиляторы

Типичные проблемы: гидравлические удары, кавитация, износ при частых пусках, высокое энергопотребление.

Решение: частотник с векторным управлением без датчика и встроенным ПИД-регулятором.

Рекомендуемые параметры:

• Перегрузочная способность: 110% в течение 1 минуты;
• Энергосберегающий алгоритм (например, «сон насоса» при низком спросе);
• Функция автоматического перезапуска после сбоя;
• Встроенный датчик давления/расхода (опционально).

Преимущества: до 30% экономии электроэнергии, плавное регулирование давления, защита от сухого хода.

2. Конвейеры и транспортёры

Типичные проблемы: неравномерная нагрузка, проскальзывание ленты, необходимость точного позиционирования.

Решение: преобразователь частоты с функцией компенсации скольжения и поддержания момента.

Рекомендуемые параметры:

• Точность поддержания скорости: ±0.5%;
• Режим удержания при остановке (например, для предотвращения отката груза);
• Регулируемое время торможения;
• Поддержка энкодера для обратной связи (при необходимости).

Преимущества: плавный старт под нагрузкой, защита от перегрузки, синхронизация скоростей нескольких приводов.

3. Крановые и лифтовые механизмы

Типичные проблемы: динамические нагрузки, частые реверсы, рекуперативное торможение.

Решение: ЧП с рекуперацией энергии и встроенным тормозным прерывателем.

Рекомендуемые параметры:

• Перегрузка: 150% в течение 1 минуты;
• Время торможения: от 0.1 секунды;
• Работа в 4-квадрантном режиме (рекуперация энергии в сеть);
• Поддержка абсолютного энкодера.

Преимущества: экономия энергии при опускании груза, плавное торможение, высокая динамика.

Ключевые параметры частотного преобразователя для надёжной защиты двигателя

1. Мощность и ток — выбирайте ЧП с запасом по току 15–20% сверх номинала двигателя.
2. Степень защиты (IP)
   • IP20 — для установки в электрощитах;
   • IP54/IP65 — для установки в цехах с пылью, влагой, агрессивной средой.
3. Функции защиты
   • Тепловая защита (модель + датчики);
   • Защита от перегрузки, обрыва фазы, перенапряжения/понижения;
   • Защита от перегрева самого преобразователя.
4. Алгоритмы управления
   • V/f — для вентиляторов, насосов;
   • Векторное без датчика — для конвейеров, станков;
   • Векторное с датчиком — для кранов, лифтов.
5. Интерфейсы и коммуникации
   • Modbus RTU/TCP;
   • Profinet, Ethernet/IP, CANopen;
   • Дискретные входы/выходы.

Экономическая эффективность внедрения частотных преобразователей

• Снижение аварийности — до 70–80%;
• Увеличение срока службы двигателя — в 2–3 раза;
• Экономия электроэнергии — 15–30%;
• Сокращение затрат на ТО и ремонт;
• Сокращение простоев и рост производительности.

По данным Ассоциации энергоаудиторов России, окупаемость частотных преобразователей в типичных насосных станциях составляет от 6 до 18 месяцев.

Итог

Перегорание электродвигателей — не случайность, а следствие отсутствия комплексной защиты. Частотные преобразователи сегодня — это не роскошь, а необходимое оборудование для любого современного производства, которые решают ключевые задачи:

• Защита от пусковых токов и перегрузок;
• Стабилизация питания;
• Контроль температуры и состояния двигателя;
• Повышение энергоэффективности и надёжности.

Компания ООО «ТЗС» предлагает подбор, поставку и настройку частотных преобразователей для любых отраслей — от водоснабжения до горнодобывающей промышленности. Наши инженеры помогут подобрать оптимальное решение, обеспечивающее максимальную защиту вашего оборудования и снижение эксплуатационных затрат.

Для консультации и подбора ЧП обращайтесь к специалистам ООО «ТЗС»

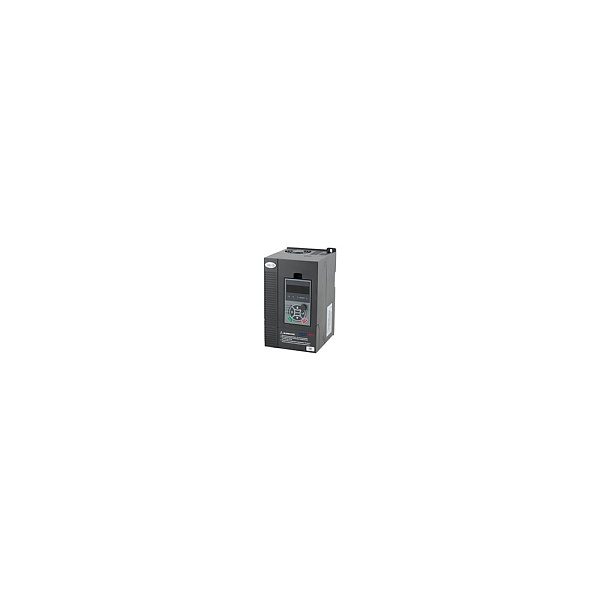

Более 200 моделей частотных преобразователей в наличии — перейти в каталог
