Частотный преобразователь для скважинного насоса: зачем нужен, как выбрать и подключить

Владельцы загородных домов и предприятия всё чаще выбирают автономное водоснабжение на базе скважинных насосов. Однако без правильного управления оборудование быстро изнашивается, а счета за электроэнергию растут. Частотный преобразователь для скважинного насоса решает эти проблемы: обеспечивает плавный пуск, стабильное давление и экономию до 50% энергии.

В ассортименте каталога доступны частотные преобразователи от ABB, Danfoss и других брендов для бытовых и промышленных нужд. Далее разберем преимущества, подбор и монтаж.

Зачем ставить частотный преобразователь на скважинный насос?

Частотный преобразователь для насоса скважины — это вложение в долговечность и экономию. Он решает проблемы защиты, энергосбережения и комфорта.

• Плавный старт: Снижает пусковой ток на 70–80%, исключая гидроудары и продлевая ресурс подшипников на 30–50%.
• Стабильное давление: Поддерживает 2,5–3 бара через датчики, уменьшая объем гидроаккумуляторов.
• Экономия энергии: Снижение скорости на 20% экономит до 50%, в среднем 30–40% для переменных нагрузок.
• Защита от сухого хода: Автоматически корректирует режим при низком уровне воды.
• Долговечность: Минимизирует вибрации и нагрев.
• Удаленный контроль: Интеграция с Modbus или GSM для мониторинга через app.

Такая система становится "умной", адаптируясь к нагрузкам. Подробнее о моделях в разделе брендов ABB.

Принцип работы частотника для скважинного насоса

Частотный преобразователь (ЧП) — это электронный регулятор, преобразующий переменный ток сети в регулируемый сигнал для асинхронного двигателя насоса. Основной принцип: изменение частоты и напряжения на выходе для контроля скорости вращения ротора, что напрямую влияет на производительность (напор и расход).

Работа проходит в три этапа:

1. Выпрямитель преобразует входной AC-ток (50 Гц, 220/380 В) в постоянный.
2. Инвертор на IGBT-транзисторах генерирует переменный ток с заданной частотой (0–400 Гц), поддерживая закон U/f.
3. Микроконтроллер обрабатывает сигналы от датчиков через PID-алгоритм и корректирует выходную частоту.

Для скважинных систем ключевая роль — обратная связь по давлению. При открытии крана скорость плавно растёт (разгон 5–10 с), предотвращая гидроудары. Эффективность современных ЧП достигает 97 %, потери <3 %.

Какие функции должен иметь ЧП для скважинного насоса?

Обязательные:

• PID-регулятор давления
• Мягкий пуск/стоп
• Защита от сухого хода, перегрузки, перегрева
• Режим энергосбережения

Расширенные (рекомендуются):

• Каскадное управление 2–8 насосами
• Обнаружение утечек
• Протоколы Modbus RTU/TCP, Profibus
• Авторестарт после сбоев
• Встроенный ЭМС-фильтр класса C2

Как подобрать частотный преобразователь для скважинного насоса

Основные параметры подбора

• Мощность и ток — +15–20 % к номиналу насоса
• Напряжение — 220 В (до 2,2 кВт) или 380 В
• Длина кабеля до насоса — >20 м требуется выходной дроссель
• Степень защиты — минимум IP54

Методы управления

• Скалярное (V/f) — для 80 % бытовых задач
• Векторное — для точного каскада и синхронных моторов

Выбор по брендам

Все перечисленные серии есть в каталоге www.promlenta.by.

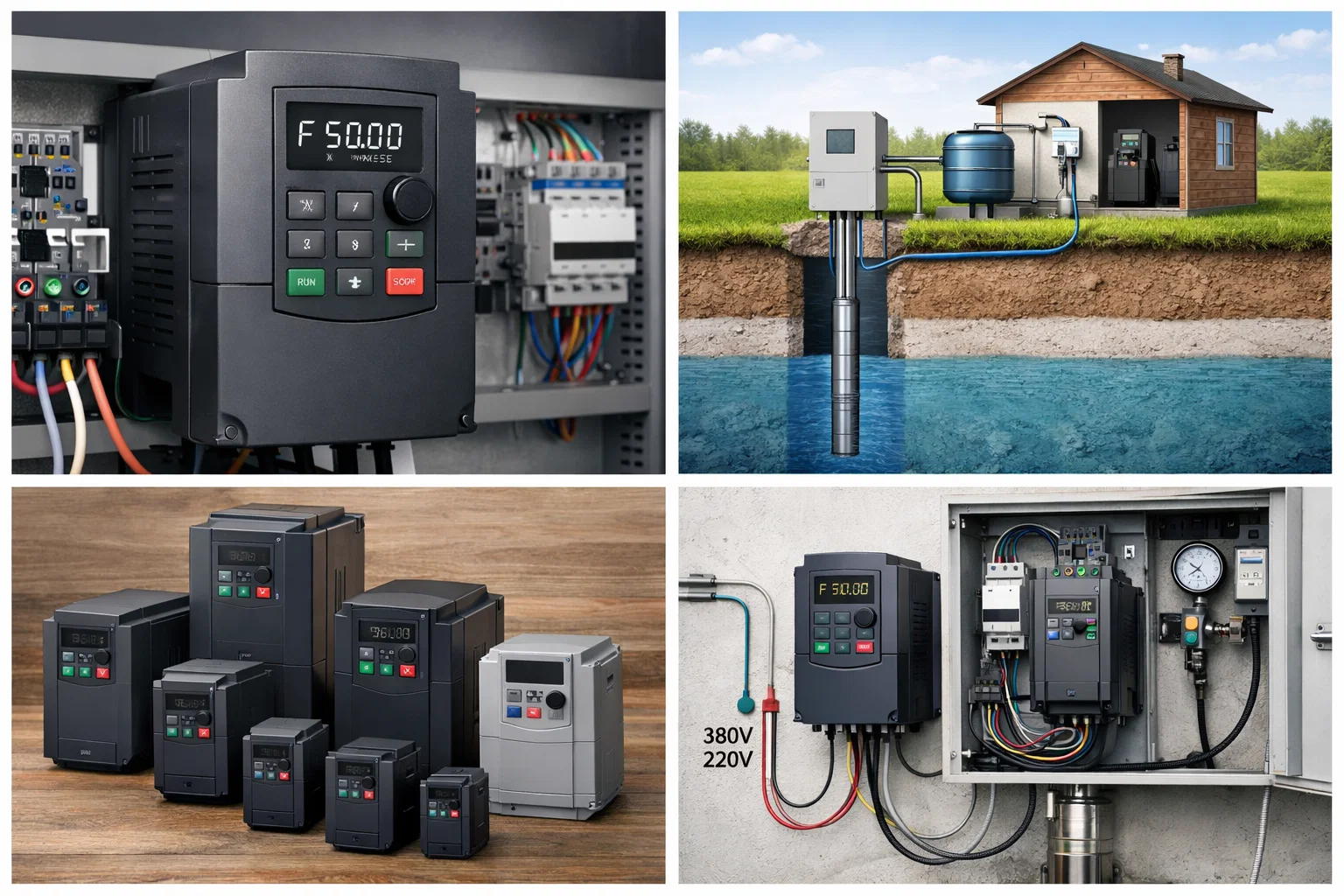

Установка и подключение частотного преобразователя

Требования к месту монтажа

• Сухое вентилируемое помещение или шкаф IP54+
• Температура 0…+40 °C (до +50 °C с дерэйтингом)
• Расстояние до стен ≥10 см
• Обязательное заземление PE

Схема подключения

Сеть 220/380 В → автомат → вход ЧП → выход ЧП → кабель к насосу
Аналоговый вход AI1 → датчик давления 0–10 В / 4–20 мА
Реле DO → сигнализация/управление контактором

Настройка «под ключ»

1. Запуск PID-мастера (встроен в большинство моделей)
2. Установка setpoint давления (например, 3,0 бар)
3. Калибровка датчика (0 В = 0 бар, 10 В = 6 бар)
4. Ограничение мин. частоты 25–30 Гц, макс. 50–60 Гц
5. Время разгона 5–15 с, торможения 2–5 с

Практические примеры применения

• Частный дом, насос 1,1 кВт — INVT GD200A + датчик 0–4 бар → экономия 42 %, гидроаккумулятор уменьшен до 50 л
• Жилой комплекс, 3 насоса по 5,5 кВт — Danfoss FC 202 каскад → экономия 40 %, нулевые простои
• ТЭЦ, насос 15 кВт — ABB ACS580 + SCADA → межсервисный интервал +25 %

Типичные ошибки при выборе и монтаже

• Выбор ЧП без запаса мощности → постоянные срабатывания OL
• Игнорирование длины кабеля → перегрев из-за паразитных ёмкостей
• Неправильная настройка PID → «качели» давления
• Отсутствие заземления и ЭМС-фильтра → помехи и ложные защиты
• Установка минимальной частоты ниже 25 Гц → перегрев мотора

Частотный преобразователь для скважинного насоса — это не роскошь, а обоснованная техническая необходимость, которая окупается за 12–24 месяца за счёт экономии электроэнергии, снижения расходов на ремонт и повышения комфорта водоснабжения.

Нужен надёжный частотник с гарантией и профессиональным подбором? Переходите в каталог частотных преобразователей — более 1000 моделей ABB, Danfoss, INVT, Schneider в наличии и под заказ.
